手动火灾报警按钮与火灾报警控制器的安装 报警设备规范安装指南

火灾自动报警系统是建筑消防设施的核心，其报警设备的安装质量直接关系到火灾初期的探测与报警能力。手动火灾报警按钮和火灾报警控制器作为系统中的关键组件，必须严格按照国家规范进行安装。本文将结合《火灾自动报警系统设计规范》（GB 50116）、《火灾自动报警系统施工及验收标准》（GB 50166）等要求，详解这两类设备的安装要点。

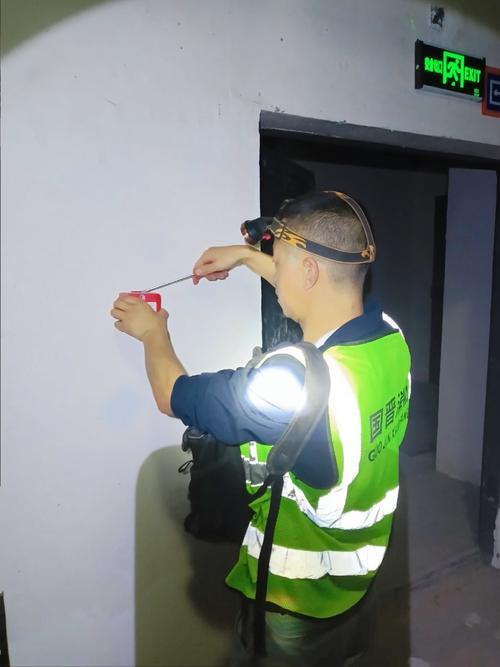

一、手动火灾报警按钮的安装

手动火灾报警按钮是人为确认火警后向控制器发送信号的装置，通常设置在疏散通道、出入口等处。

1. 安装位置

• 每个防火分区应至少设置一只手动火灾报警按钮。

• 应安装在疏散通道、楼梯间、大厅、候梯间等明显且便于操作的位置。

• 从防火分区内的任何位置到最邻近的手动火灾报警按钮的步行距离不应大于30米。

• 按钮应安装在靠近消火栓或安全出口处，且明显和便于操作的墙面上。

1. 安装高度与方式

• 安装高度宜为底边距地1.3~1.5米。

• 应固定牢固，不得倾斜。

• 按钮的外接导线应留有不小于150mm的余量，且端部应有明显标志。

• 安装时，应确保按钮前方无遮挡物，便于识别和操作。

1. 接线要求

• 手动火灾报警按钮的信号线应接入总线或专用回路。

• 连接导线应可靠压接或焊接，不得使用铰接。

• 每个按钮应有独立的地址编码，便于控制器识别具体位置。

1. 常见问题提醒

• 避免将按钮安装在潮湿、高温、腐蚀性场所的迎风面。

• 不得将按钮伪装或随意移位。

• 在峻工验收前，应使用专用工具进行模拟报警测试，确保信号传输正常。

二、火灾报警控制器的安装

火灾报警控制器是整个系统的大脑，负责接收、处理、显示和传递火灾报警信号，并控制相关联动设备。

1. 安装环境与条件

• 控制器应安装在专用消防控制室或有人值班的房间内，远离电磁干扰、强振动、高温及潮湿环境。

• 环境湿度宜不大于85%，温度宜在5~40℃之间。

• 不应安装在疏散通道、安全出口或可能影响人员逃生的位置。

1. 安装方式与间距

• 落地式控制器一般安装在底座或支架上，底边距地高度建议0.1~0.2米，或按制造商要求。

• 壁挂式控制器应安装牢固，底边距地高度宜为1.3~1.6米。

• 控制器前面操作距离应不小于1.2米，后面检修距离可根据需要设定，通常≥1米。

• 多台控制器并排时，应留出足够的检修空间，间距宜≥0.5米。

1. 电源与接地

• 控制器的主电源应使用消防专用电源，并与备用电源可靠切换。

• 应有专用接地线，接地电阻符合规范要求。

• 交流供电线路应单独敷设，不得与信号线共管。

1. 接线与布线

• 引入控制器的电缆或导线应整齐排列，固定牢固。

• 端子板应标注清晰，每个接线端不超过2根导线。

• 剥线长度应适中，避免裸露过长引起短路。

• 备用电源连线、消防联动控制线等均需按设计文件与厂家图纸执行。

1. 调试与验收

• 安装完后，需对控制器进行单机通电检查，再接入系统进行联动调试。

• 逐个检查报警回路、显示功能、打印功能、故障报警、火灾报警记忆等。

• 完成安装调试后，应组织消防验收，确保符合国家标准及设计要求。

三、安装中的综合注意事项

1. 严格执行施工图纸，不得随意变更设备位置或接线方式。
2. 选用具有国家强制认证（CCCF）合格的产品，确保设备质量可靠。
3. 布线要合理，强弱电分层敷设，穿管保护要符合规范。
4. 做好防水、防潮、防尘处理，尤其在设备试运行期间。
5. 安装过程留有详细记录，配合好隐蔽工程验收。

综上，手动火灾报警按钮与火灾报警控制器的安装必须规范施工，从定位、接线到调试都不可掉以轻心，这样才能真正发挥消防报警系统“防患于未然”的重要作用。
